芯片到装贴片系统

1. 芯片到装贴片系统概述
芯片到装系统时给国内知名大学定制开发的一款将航空光学芯片贴到PCB板的设备,设备通过视觉定位PCB焊点的位置,将胶水点到焊点上,再将光学芯片贴到PCB上。如下图所列的:

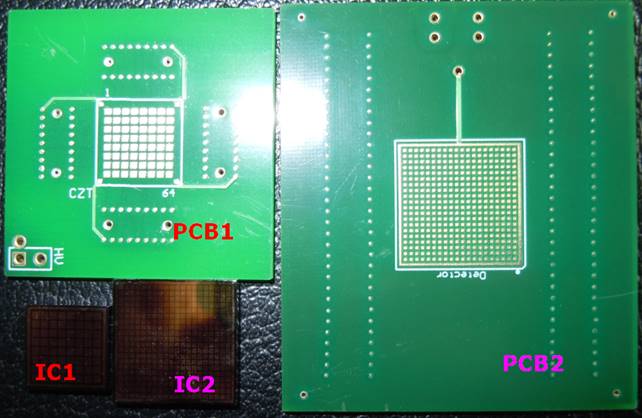

芯片图片

将PCB1点胶,将IC1贴合到PCB1相应贴合位置,经过一段时间后固化,人工上下料;
将PCB2点胶,将IC1贴合到PCB2相应贴合位置,经过一段时间后固化,人工上下料;


2. 设备图片
 串口测试 (UART)

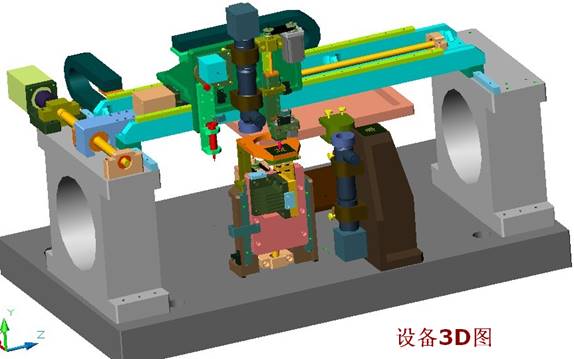

设备效果3D图如下:

设备效果图

实际效果图如下:

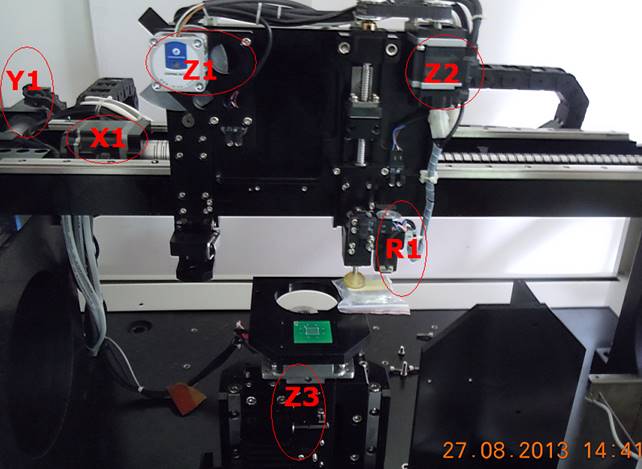

实际效果图

实际效果图说明:

X1,Y1 是平台的移动洲,控制其上的设备在XY平面移动。 Z1对PCB板点胶上下轴,Z2轴是抓取芯片的上下轴,R1是旋转轴,Z3是加热固化的上下轴。

设备运行流程:

设备先对PCB板的焊点进行点胶,上相机抓取图片定位PCB板的位置,定位焊点的位置,然后通过移动X1,Y1轴,上下轴为Z1轴,移动胶水实现在焊点处点胶,通过Z2轴上下移动吸嘴抓取芯片,下相机定位芯片的角度,和平面XY位置,再移动芯片到PCB的位置,在上下移动Z3轴,实现加热固化





 3.产品图片

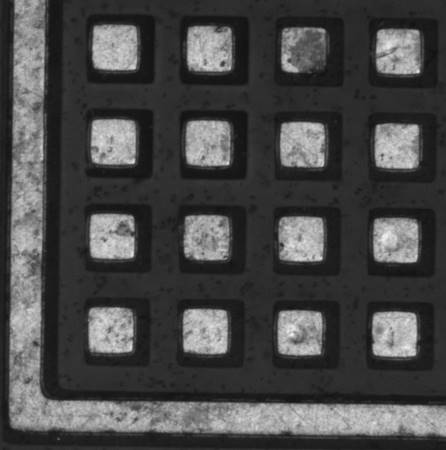

PCB焊点照片位置,为左下位置:

产品图片

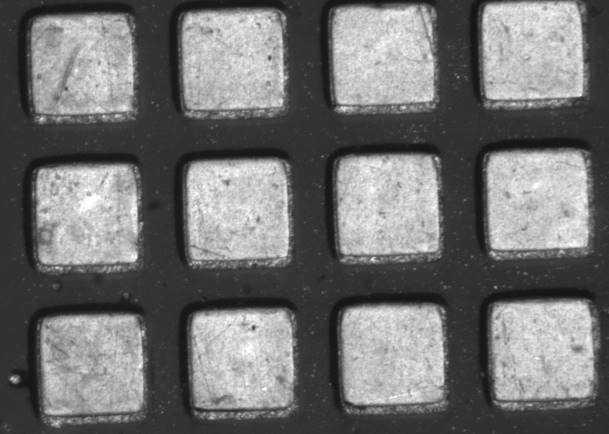

如下图,PCB焊点中间位置:

PCB焊点中间位置

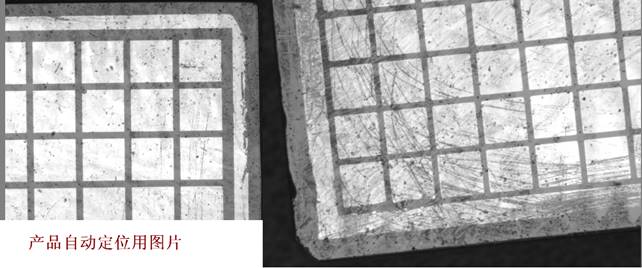

如下图,芯片底部图片:

芯片位置



芯片内的方格与PCB的焊点对应,将芯片贴上PCB上,点胶加热固化。



4 定位要求
速度:每次拍图处理0.5s内;运动速度由客户机器导轨导程决定。
图像精度:0.02mm内;
运动精度:0.02mm内。



5.其他工艺要求

点胶:胶量控制、速度控制由标准设备决定,位置控制由整体图像运动系统控制。
固化:时间控制可在界面上操作指定,温度控制由标准温控模块电气系统指定。



6 运动要求
 单步:在该模式下运动轴可由界面指定单独运动。
联动:全自动运行。
IO:可单独控制也可联动。

6 软件系统

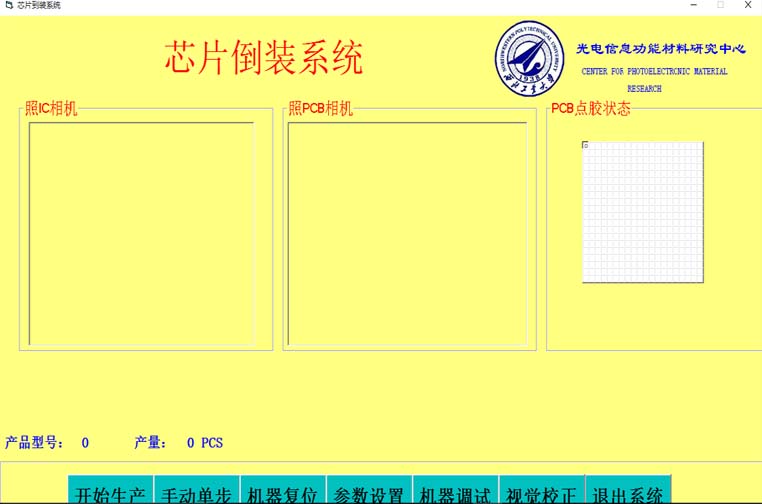

软件系统界面如下:

芯片倒装系统图片



本系统是由工业电脑控制的的自动化测试,由人工将PCB,芯片放在设备的固定位置,然后就可以触发机器自动化开始将芯片贴合到PCB板上。
