2.1 测试项列表
呼叫建立
 基站呼叫 (Base Station Origination)
 移动站呼叫 (Mobile Station Origination)

发射测试

 发射功率（Transmit Power）

 最大发射电流(Max Transmit current)
 频率精度及相位精度（Frequency and Phase Error）
 频谱模板 (Power Versus Time)
 输出频谱(调制) (Output RF Spectrum of Modulation)
 输出频谱(开关) (Output RF Spectrum of Switching)

接收测试
 接收强度及接收质量（Receive Level and Quality Report）
 接收误码率（Bit Error Rate）





WCDMA测试项目

发射功率测试

 最大发射功率测试(Maximum RF Output Power)

 最小发射功率测试(Minimum Output Power

 开环功率控制(Open Loop Power Control in the Uplink)

 闭环功率控制(Inner Loop Power Control in the Uplink)



发射频谱测试

 占用带宽(Occupied Bandwidth,OBW)

 频谱杂散模板(Spectrum Emission Mask, SEM)

 邻道泄露功率比(Adjacent Channel Leakage Power Ratio, ACLR)



调制质量测试

 频率误差(Frequency Error)

 误差矢量幅度(Error Vector Magnitude, EVM)

 峰值码域误差(Peak Code Domain Error)



接收性能测试

 参考灵敏度(Reference Sensitivity Level)

 最大输入电平（Maximum Input Level）

 2.2   自动测试功能

按下夹具的手柄可以自动触发软件开始测试,可以节省人力去点击软件开始测试.



2.3 发射功率测试(Transmit Power)
发射功率测试主要是为了验证在指定的信道和功率等级下的功率值是否 符合规范。为了测试的精确性，测试是在屏蔽的环境下做的。

注：功率测试包括功率模板的测试（Time Mask)

测试步骤：

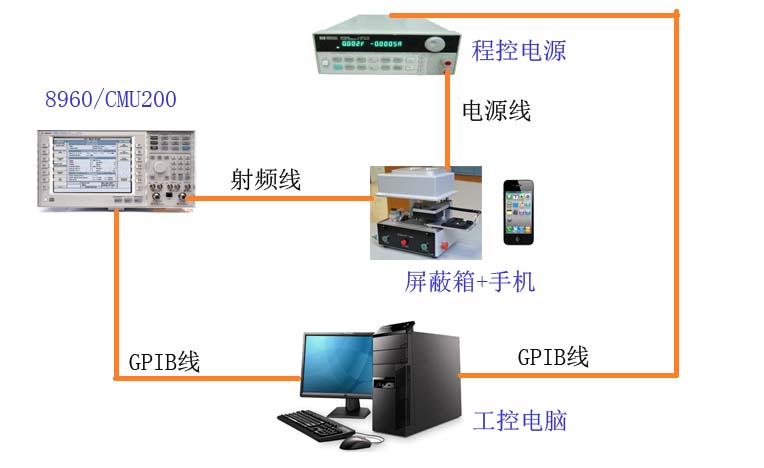

1.将被测试设备的射频接口用射频线和射频综测仪连接起来。

2.被测试设备拨打一个电话到射频综测仪，两者之间建立起连接。

3.发送GPIB 命令 “PROC:SIGN:CHCC <channel>,<power>”改变当前的信道和功率等级。

4.发送GPIB命令“FETC:POW:MPR:STAT?”查询测试状态，如果是“RDY”返回，说明测试准备好了。

5.发送GPIB命令“FETCH:POW:MPR?“取得功率测试值，返回功率测试值参数，其中第一个参数是功率值，第五个参数是功率模板测试值。

测试需求：

GSM900测试信道：62,124,975，测试功率等级： 5,19

DCS1800测试信道：512,698,885，测试功率等级：0,15

测试规范：

GSM900 5功率等级输出功率： 32 - 33 dBm

GSM900 19功率等级输出功率：0 - 10 dBm

DCS1800 0功率等级输出功率：29 - 30 dBm

DCS1800 15功率等级输出功率：-5 - 5 dBm



2.3 最大发射电流测试

测试被测试设备在最大功率发射功率时的电流值

测试步骤：

1. 保证被测试设备与综测仪建立呼叫连接

2. 设置被测试设备发射信道为中间信道，发射功率为最大功率等级。

3. 在两秒不断从程控电源中读取电流值，并且计算它的平均值。

测试需求：

GSM900测试信道：62，测试功率等级：5

DCS1800测试信道：698，测试功率等级：0

测试规范：

GSM900 测试的最大发射电流：230 ~ 330 mA

DCS1800 测试的最大发射电流：180 ~ 280 mA



2.3 均方根相位误差测试

测试被测试设备的均方根相位误差

测试步骤：

1. 用射频线连接被测试设备和射频综测仪

2. 拨打一个电话使被测试设备和射频综测仪建立起连接

3. 发送GPIB命令 "PROC:SIGN:CHCC ," 改变测试的目标信道和功率等级.

4. 发送GPIB命令 "FETC:POW:MPR:STAT?" 查询当前的测量状态，如果返回 "RDY",说明测量已经准备好了。

5. 发送GPIB命令 "FETCH:POW:MPR?" 取得测量结果值,第二十五个参数是均方根相位误差。

测试需求：

GSM900测试信道：62，测试功率等级5,19

GSM900测试信道：124、975，测试功率等级5

DCS1800测试信道：698，测试功率等级0,15

DCS1800测试信道：512、885，测试功率等级 0

测试规范：

均方根相位误差： 0 ~ 5 degree

2.3 峰值相位误差测试

测试被测试设备的峰值相位误差

测试步骤：

1. 用射频线连接被测试设备和射频综测仪

2. 拨打一个电话使被测试设备和射频综测仪建立起连接

3. 发送GPIB命令 "PROC:SIGN:CHCC ," 改变测试的目标信道和功率等级.

4. 发送GPIB命令 "FETC:POW:MPR:STAT?" 查询当前的测量状态，如果返回 "RDY",说明测量已经准备好了。

5. 发送GPIB命令 "FETCH:POW:MPR?" 取得测量结果值,第九个参数是峰值相位误差。

测试需求：

GSM900测试信道：62，测试功率等级5,19

GSM900测试信道：124、975，测试功率等级5

DCS1800测试信道：698，测试功率等级0,15

DCS1800测试信道：512、885，测试功率等级 0

测试规范：

峰值相位误差： 0 ~ 20 degree

3. 产线测试视频展示
