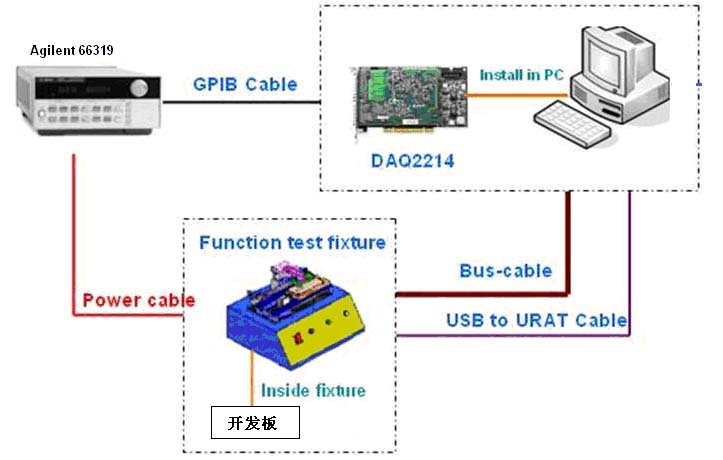

1. 无线通讯模块自动化功能测试系统概述  2. 测试项列表 关机,复位脚电压测量(Power On, Reset) Vbat,Vbackup,VDD电压测量 硬件,软件版本,MSN检查 睡眠功能及睡眠电流测试 ADC测试 3.1 自动测试功能 按下夹具的手柄可以自动触发软件开始测试,可以节省人力去点击软件开始测试.
3.2 串口测试
往串口发送一条命令,如果能够正常返回就说明串口测试通过,否则不通过 3.3 通用输入输出口测试(GPIO) 测试所有GPIO Pin高低电平状态的电压 高电平的电压范围是2.7 - 2.85v 低电平的电压范围是0 - 0.2v
3.4 音频测试 设置音频输入环回的输出 在模块的音频的输入端输入一个1KHZ的正弦波,然后再在输出端以100KHZ的频率采集5000个数据计算THD,RMS 3.5 复位,关机功能测试 在模块的复位脚(Reset PIn)加持续的100ms的低电平，检查模块是否会复位 在模块的开机脚（Power On Pin）加持续的2秒的低电平，检查模块是否会关机 3.6 开机电流测试 在模块开机后延时1秒，每个50ms读一次电流，读20次取平均值 3.7 关机电流测试 往串口发送命令，如果不返回说明已经关机了。 将程控电源量程设置成最小，以便精确测量微安级别的电流 程控电源每隔50ms读一次电流，读20次取平均值。 3.8 关机,复位脚电压测量(Power On, Reset)
读取 Power On ，Reset Pin 的电压，这些PIN脚芯片有上拉电阻，正常情况应该有2V的电压，本测试项就是读取这个电压 3.9 Vbat,Vbackup,VDD电压测量
读取Vbat, Vbackup, VDD 脚的电压 3.10 硬件,软件版本,MSN检查 从串口发送命令查询硬件版本号，软件版本号与规定的是否相符 从串口发送命令查询模块的系列号，与当前输入的比较看是否一样。 3.11 睡眠功能及睡眠电流测试
发送命令使模块处在睡眠状态 设置程控电源的电流量程为最小量程 每隔20毫秒读取一次电流，读200次取平均值判断测试结果 3.12 ADC测试 然后再加0.5V，1.5V做同样的测试 4. 产线测试视频展示 |
