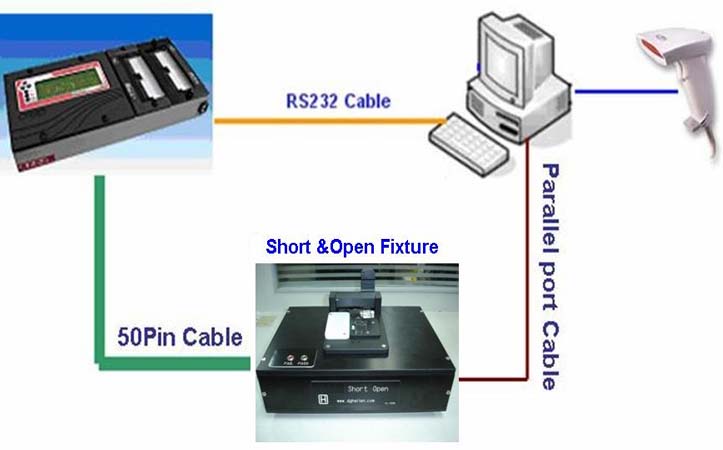

2.1 测试系统概述
测试的数: 50
测试次数: 50个点每两个点测试一次,需测试1225次
测试时间: 仪器一秒可以测试128次,50点的模块可以在10秒内测试完.
测试参数: 每两点间的电阻测量,可以判断模块是否开路或短路,以及阻值是否在规定的范围.
每两点间极性,以判断电点间是否有二极管.
每两点间的电容值,由此可以判断模块的电容值.
2.2 仪器特性
测试点数: 128-1024点; (每个扩展盒128点)
测试电压: 0-5VDC max
测试电流: 6mA max
高压: DC 50-1500VDC; AC (optional) 50 - 707VAC w/1000VDC, 50-1000VAC w/1500
导通阻抗范围: 0.1-100K ohm(+/-1%) 还有500K、1M、5M(+/-10%)
组件阻抗范围: 0.1-1M ohm
高压绝缘阻抗范围: 5M、10M、20M、50M、100M、200M、500M、1000M ohm
4-线电阻测试: Yes
组件: 电阻, 二极管, 电容, 定制元件
3 测试视频展示
自动检测产品放入，然后自动开始测试
自动分离良品和不良品
