1. 无线通讯模块开短路测试系统概述

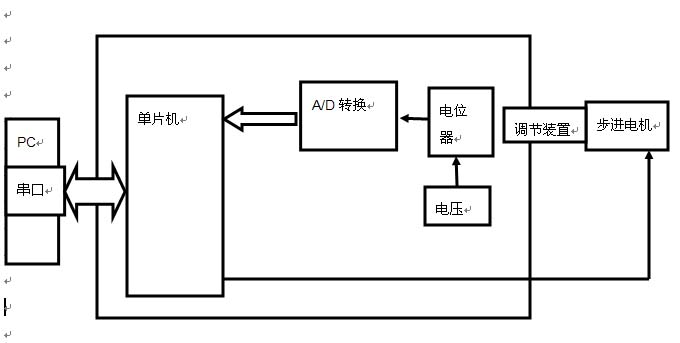

在电磁炉，无线麦克风，收音机等生产过程中需要通过调节一个电位器来实现将功率或电压等值校准到一个最佳值，目前实际产线中主要以人工调节为主，这样费人力，效率低下，随着人力成本的提升，已经越来越需要更加先进，更为有效率的自动系统来代替人工调节。我司结合自身实力，使用单机系统，步进电机，电脑实现了自动调节电位器功能，并做了一个展示系统，其原理是，将电位器的电压降转换为数字量给单片机，电脑通过串口读取这个数字量，然后比较这个值和期望值，驱动步进机转动电位器到一个我们需要的值。其硬件原理框图如下：
